発電機対応型無停電電源装置(UPS)　SFT-Dシリーズ

  • 無停電電源装置(UPS)SFTシリーズ発電機 左：SFT-15KHAD
    右：DCA-25LSK
  • 保守サービスロゴ UPS保守サービスの
    ご案内

  • 長時間停電の対策には発電機が最良ですが、停電発生から発電機起動までの間に時間がかかります。
    発電機連動型SFT-Dシリーズはその時間を埋めるための無停電電源装置（UPS)です。
    本装置は、停電発生時、搭載するバッテリを使い無瞬断で電力供給を行い、それと同時に、発電機を起動させます。
    その後、発電機が安定運転するのを確認しバッテリ給電から、発電機給電に切り替えます。
    また、停電解消時は、商用電源と同期を取った後、商用電源に切り替えます。

特徴

  • 常にインバータから給電しているためノイズ、サージを吸収する機能を持っています。
  • 停電時、復電時の切換え時間が無瞬断で負荷に全く影響を与えません。
  • 万一、装置異常時または過負荷時には無瞬断で自動的にバイパスに切替わります。
  • 過負荷復帰後は自動でインバータ給電に戻ります（オートリターン）
  • 発電機は低ランニングコストの軽油を燃料に使用しています。
  • 低騒音で外部への影響を最小限に押さえています。
エンジン発電機のタイムスケジュール（40秒始動の場合）
エンジン発電機のタイムスケジュール

用途

  • 長時間の停電の場合でも電源を切ることができないシステム

仕様

型式（□は容量） 入力仕様 出力仕様 容量 その他
SFT-□KHAD 三相200V 単相200V 5～50kVA 常時インバータ方式
(発電機付)
SFT-□SHAD 三相200V 7.5～50kVA

↑型式をクリックすると詳細仕様がご覧いただけます。

SFT-KHADシリーズ 単相200V出力 5～15kVA

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで
発電機はデンヨー株式会社DCAシリーズを掲載しています。

仕様／型式 SFT
5KHAD 7.5KHAD 10KHAD 15KHAD
出
力		 容量(kVA) 5kVA 7.5kVA 10kVA 15kVA
相数 単相2線※1
定格電圧 200V※1
電圧精度 ±1%以内（検出点にて）
定格電流 25A 37.5A 50A 75A
過渡電圧変動 定格電圧±5%以内（負荷変動または復電時）
整定時間 3.3ms以内
電圧波形 正弦波
電圧波形歪率 3%以内（線形負荷にて定格運転時） 5%以内（整流負荷50%において） ※2
周波数 50または60Hz切換 （内部切換）
周波数精度 設定値の±0.03Hz以内
負荷力率 1～0.8（遅れ）
出力保護 過電流 バイパス回路への自動切換え ※3
バッテリ保持時間 10分間（力率0.8遅れ、全負荷時）
バッテリ種類 小型シール鉛バッテリ
入
力		 相数 三相3線
定格電圧 200V±10% ※1
周波数 50または60Hz ±3Hz
容量(kVA) ※4 8.7kVA 13kVA 17kVA 26kVA
環
境		 冷却方式 強制風冷
発熱量(kcal/H) ※5 790 1200 1500 1900
周囲温度 0～40℃
湿度 30～85%RH
外
観		 寸法 W mm 526 650 700 700
寸法 D mm 745 750 800 800
寸法 H mm 1020 1145 1460 1850
質量 kg 270 420 580 800
塗装色 マンセル 2.5PB8/2半ツヤ
外観図 1 2
発電機型式 DCA
13LSKT 25LSKT 25LSKT 45LSKT
UPS外観図1

外観図1

 UPS外観図2

外観図2

※1 国内電圧仕様、海外電圧仕様いずれも対応いたします。（オプション）
　　単相2線式　100V 110V 115V 120V 220V 230V 240V
　　単相3線式　100/200V 105/210V 115/230V 120/240V 200/400V 220/440V

※2 クレストファクタは3

※3 バイパス突入容量は定格の500%

※4 バッテリ回復充電時の最大容量(負荷力率0.8)、バイパス送電時に必要な容量を含みます。

※5 発熱量は負荷力率0.8で算出

SFT-KHADシリーズ 単相200V出力 20～50kVA

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで
発電機はデンヨー株式会社DCAシリーズを掲載しています。

仕様／型式 SFT
20KHAD 30KHAD 40KHAD 50KHAD
出
力		 容量(kVA) 20kVA 30kVA 40kVA 50kVA
相数 単相2線※1
定格電圧 200V※1
電圧精度 ±1%以内（検出点にて）
定格電流 100A 150A 200A 250A
過渡電圧変動 定格電圧±5%以内（負荷変動または復電時）
整定時間 3.3ms以内
電圧波形 正弦波
電圧波形歪率 3%以内（線形負荷にて定格運転時） 5%以内（整流負荷50%において） ※2
周波数 50または60Hz切換 （内部切換）
周波数精度 設定値の±0.03Hz以内
負荷力率 1～0.8（遅れ）
出力保護 過電流 バイパス回路への自動切換え ※3
バッテリ保持時間 10分間（力率0.8遅れ、全負荷時）
バッテリ種類 小型シール鉛バッテリ
入
力		 相数 三相3線
定格電圧 200V±10% ※1
周波数 50または60Hz ±3Hz
容量(kVA) ※4 35kVA 52kVA 70kVA 87kVA
環
境		 冷却方式 強制風冷
発熱量(kcal/H) ※5 2300 3700 4600 5800
周囲温度 0～40℃
湿度 30～85%RH
騒音（装置正面） 55dB
外
観		 寸法 W mm 1100 1400 1750 2000
寸法 D mm 800 800 900 900
寸法 H mm 1850 1850 1950 1950
質量 kg 1200 1500 1900 2000
塗装色 マンセル 2.5PB8/2半ツヤ
外観図 3
発電機型式 DCA
45LSKT 60ESI2T 100ESIT 125ESKT
UPS外観図3

外観図3

※1 国内電圧仕様、海外電圧仕様いずれも対応いたします。（オプション）
　　単相2線式　100V 110V 115V 120V 220V 230V 240V
　　単相3線式　100/200V 105/210V 115/230V 120/240V 200/400V 220/440V

※2 クレストファクタは3

※3 バイパス突入容量は定格の500%

※4 バッテリ回復充電時の最大容量(負荷力率0.8)、バイパス送電時に必要な容量を含みます。

※5 発熱量は負荷力率0.8で算出

SFT-SHADシリーズ 三相200V出力 7.5～15kVA

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで
発電機はデンヨー株式会社DCAシリーズを掲載しています。

仕様／型式 SFT
7.5SHAD 10SHAD 15SHAD
出
力		 容量(kVA) 7.5kVA 10kVA 15kVA
相数 三相3線※1
定格電圧 200V※1
電圧精度 ±1%以内（検出点にて）
定格電流 21.7A 28.9A 43.3A
過渡電圧変動 定格電圧±5%以内（負荷変動または復電時）
整定時間 3.3ms以内
電圧波形 正弦波
電圧波形歪率 3%以内（線形負荷にて定格運転時） 5%以内（整流負荷50%において） ※2
周波数 50または60Hz切換 （内部切換）
周波数精度 設定値の±0.03Hz以内
負荷力率 1～0.8（遅れ）
出力保護 過電流 バイパス回路への自動切換え ※3
バッテリ保持時間 10分間（力率0.8遅れ、全負荷時）
バッテリ種類 小型シール鉛バッテリ
入
力		 相数 三相3線
定格電圧 200V±10% ※1
周波数 50または60Hz ±3Hz
容量(kVA) ※4 11kVA 14.7kVA 22.1kVA
環
境		 冷却方式 強制風冷
発熱量(kcal/H) ※5 1200 1500 1900
周囲温度 0～40℃
湿度 30～85%RH
外
観		 寸法 W mm 650 700 700
寸法 D mm 750 800 800
寸法 H mm 1345 1560 1850
質量 kg 450 600 800
塗装色 マンセル 2.5PB8/2半ツヤ
外観図 1 2
発電機型式 DCA
25LSKT 25LSKT 45LSKT
UPS外観図1

外観図1

 UPS外観図2

外観図2

※1 国内電圧仕様、海外電圧仕様いずれも対応いたします。（オプション）
　　単相2線式　100V 110V 115V 120V 220V 230V 240V
　　単相3線式　100/200V 105/210V 115/230V 120/240V 200/400V 220/440V

※2 クレストファクタは3

※3 バイパス突入容量は定格の500%

※4 バッテリ回復充電時の最大容量(負荷力率0.8)、バイパス送電時に必要な容量を含みます。

※5 発熱量は負荷力率0.8で算出

SFT-SHADシリーズ 三相200V出力 20～50kVA

特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらまで
発電機はデンヨー株式会社DCAシリーズを掲載しています。

仕様／型式 SFT
20SHAD 30SHAD 40SHAD 50SHAD
出
力		 容量(kVA) 20kVA 30kVA 40kVA 50kVA
相数 三相※1
定格電圧 200V※1
電圧精度 ±1%以内（検出点にて）
定格電流 57.7A 86.6A 115.5A 144.3A
過渡電圧変動 定格電圧±5%以内（負荷変動または復電時）
整定時間 3.3ms以内
電圧波形 正弦波
電圧波形歪率 3%以内（線形負荷にて定格運転時） 5%以内（整流負荷50%において） ※2
周波数 50または60Hz切換 （内部切換）
周波数精度 設定値の±0.03Hz以内
負荷力率 1～0.8（遅れ）
出力保護 過電流 バイパス回路への自動切換え ※3
バッテリ保持時間 10分間（力率0.8遅れ、全負荷時）
バッテリ種類 小型シール鉛バッテリ
入
力		 相数 三相3線
定格電圧 200V±10% ※1
周波数 50または60Hz ±3Hz
容量(kVA) ※4 29kVA 44.2kVA 58.1kVA 73kVA
環
境		 冷却方式 強制風冷
発熱量(kcal/H) ※5 2300 3700 4600 5800
周囲温度 0～40℃
湿度 30～85%RH
外
観		 寸法 W mm 1200 1400 1700 1700
寸法 D mm 800 800 900 900
寸法 H mm 1850 1850 1850 1850
質量kg 1000 1550 2000 2100
塗装色 マンセル 2.5PB8/2半ツヤ
外観図 3 4
発電機型式 DCA
45LSKT 60ESI2T 100ESIT 125ESKT
UPS外観図3

外観図3

 UPS外観図3

外観図4

※1 国内電圧仕様、海外電圧仕様いずれも対応いたします。（オプション）
　　単相2線式　100V 110V 115V 120V 220V 230V 240V
　　単相3線式　100/200V 105/210V 115/230V 120/240V 200/400V 220/440V

※2 クレストファクタは3

※3 バイパス突入容量は定格の500%

※4 バッテリ回復充電時の最大容量(負荷力率0.8)、バイパス送電時に必要な容量を含みます。

※5 発熱量は負荷力率0.8で算出

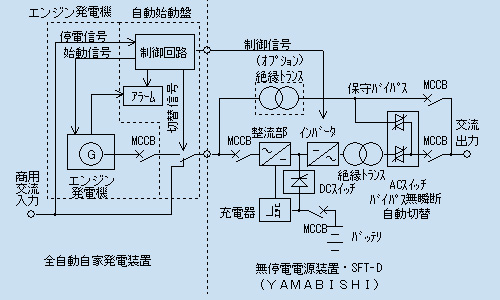

回路ブロック図
