瞬停対策電源（瞬低対策電源） SYN/MMUシリーズ
SYN-10SH/MMU-
瞬停対策電源SYN/MMUシリーズは、瞬時停電に対し内蔵した電気二重層キャパシタ（EDLC)により出力電力にその影響を波及させない装置です。 様々な要素で発生する突然の瞬時停電を電気二重層キャパシタに蓄積したエネルギーを完全無瞬断で放出することにより防止します。 精密加工機や半導体製造装置、サーバなどのデリケートな機器に切れ目のない電力を供給いたします。
特徴
- 高信頼性
- バックアップ切替が完全無瞬断
- 100V/200V切換可能。(単相出力）
- 出力周波数50/60Hz切替可能。
- 入力変動に対し、定電圧・定周波の安定した電源を常に供給
- バックアップ時間３秒（全負荷時）
- 電気二重層キャパシタ（ＥＤＬＣ）によるバックアップのためメンテナンスが大幅に軽減
用途
- 精密加工機
- 半導体製造装置
- 工作機械
- サーバ etc.
仕様
| 型式（□は容量） | 入力仕様 | 出力仕様 | 容量 | その他 |
|---|---|---|---|---|
| SYN-□KH/MMU | 三相200V | 単相100/200V | 5～50kVA | 絶縁型 |
| SYN-□SH/MMU | 三相200V | 5～100kVA |
↑型式をクリックすると詳細仕様がご覧いただけます。
SYN-KH/MMUシリーズ 単相200V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | SYN | |||||||
|---|---|---|---|---|---|---|---|---|
| 5KH /MMU |
10KH /MMU |
15KH /MMU |
20KH /MMU |
30KH /MMU |
50KH /MMU |
|||
| 出 力 |
容量(kVA) | 5kVA | 10kVA | 15kVA | 20kVA | 30kVA | 50kVA | |
| 相数 | 単相2線 | |||||||
| 定格電圧 | 100/200V（内部切換） | |||||||
| 電圧精度 | ±1%以内（定格時） | |||||||
| 周波数 | 50/60Hz±0.01Hz(水晶発振)/45～65Hz±0.2Hz(CR発振) | |||||||
| 波形歪率 | 2%（線形負荷） 5%（整流負荷100%） | |||||||
| 過渡電圧変動 | ±5%(定格電流) | |||||||
| 負荷力率 | 1～0.7(定格力率0.8) | |||||||
| 電圧可変範囲 | ±5% | |||||||
| 整定時間 | 1ms以内 | |||||||
| バックアップ時間 | 3s | |||||||
| 入 力 |
相数 | 三相3線 | ||||||
| 定格電圧 | 200V | |||||||
| 変動範囲 | ±10% | |||||||
| 周波数範囲 | 47～63Hz | |||||||
| 環 境 |
周囲温度 | 0～40℃ | ||||||
| 周囲湿度 | 90%以下 | |||||||
SYN-SH/MMUシリーズ 三相200V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | SYN | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 5SH /MMU |
10SH /MMU |
15SH /MMU |
20SH /MMU |
30SH /MMU |
50SH /MMU |
75SH /MMU |
100SH /MMU |
|||
| 出 力 |
容量(kVA) | 5kVA | 10kVA | 15kVA | 20kVA | 30kVA | 50kVA | 75kVA | 100kVA | |
| 相数 | 三相3線 | |||||||||
| 定格電圧 | 200V | |||||||||
| 電圧精度 | ±1%以内（定格時） | |||||||||
| 周波数 | 50/60Hz±0.01Hz(水晶発振)/45～65Hz±0.2Hz(CR発振) | |||||||||
| 波形歪率 | 2%（線形負荷） 5%（整流負荷100%） | |||||||||
| 過渡電圧変動 | ±5%(定格電流) | |||||||||
| 負荷力率 | 1～0.7(定格力率0.8) | |||||||||
| 電圧可変範囲 | ±5% | |||||||||
| 整定時間 | 1ms以内 | |||||||||
| バックアップ 時間 |
3s | |||||||||
| 入 力 |
相数 | 三相3線 | ||||||||
| 定格電圧 | 200V | |||||||||
| 変動範囲 | ±10% | |||||||||
| 周波数範囲 | 47～63Hz | |||||||||
| 環 境 |
周囲温度 | 0～40℃ | ||||||||
| 周囲湿度 | 90%以下 | |||||||||

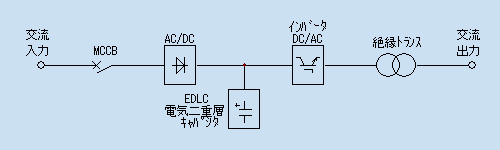

回路ブロック図
使用上のお願い
- 消耗品交換・メンテナンスの実施について
-
消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。
- 搬入・据え付け
-
製品のお納めは、原則「国内指定場所 車上渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、工場立会試験、現地試運転などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
定期点検・部品交換
- 定期点検・部品交換について
-
本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。
- 定期点検：毎年（推奨）
- 部品交換：5年周期
※部品交換の際は、定期点検も実施致します。
- 交換推奨部品例
-
※部品寿命は環境（温度・塵埃等）により大きく左右されます。
ダウンロード
総合カタログ（SYN/MMU）0.7MB価格表
- SYN/MMUシリーズ
-
SYN-KH/MMUシリーズ 単相出力
型式 標準価 容量 SYN-5KH/MMU 2,286,000 5KVA SYN-10KH/MMU 2,953,000 10KVA SYN-15KH/MMU 3,925,000 15KVA SYN-20KH/MMU 4,572,000 20KVA SYN-30KH/MMU 6,629,000 30KVA SYN-50KH/MMU 8,572,000 50KVA SYN-SH/MMUシリーズ 三相出力
型式 標準価 容量 SYN-5SH/MMU 2,953,000 5KVA SYN-10SH/MMU 3,239,000 10KVA SYN-15SH/MMU 3,905,000 15KVA SYN-20SH/MMU 4,572,000 20KVA SYN-30SH/MMU 6,868,000 30KVA SYN-50SH/MMU 8,572,000 50KVA SYN-75SH/MMU 12,190,000 75KVA SYN-100SH/MMU 15,714,000 100KVA
