モータ起動試験用周波数変換器 SYN/Mシリーズ
SYN-10SH/M-
SYN-Mシリーズは、モータなど始動電流が発生する機器の試験・評価用として、始動電流に耐量を持つ50Hz⇔60Hzの周波数変換器です。
従来は、瞬間的な始動電流もカバーする容量の周波数変換器を準備する必要がありましたが、SYN-Mシリーズでは定格電流と始動電流に応じた容量選定により、最適な構成でモータ駆動試験が可能。そのため、始動電流から容量選定した場合と比較して、コストカット・省スペース化を実現しました。
また、モータ起動時も電圧・周波数は固定され波形歪のないきれいな正弦波を供給するため、全電圧方式のモータでも、商用電源から直接電力供給受けているのと同じ状況で評価・試験が可能です。
特徴
- 定格に対し、600%（6倍)の過負荷耐量を有します。
- 600%を超えた場合、電圧を垂下させ600%を維持します。
- 600%の耐量を持つ時間は2秒間です。
- 2秒間を超えると、電圧を垂下させ定格の110%まで低下させます。
- 正弦波
- 定格電流と始動電流に応じた容量選定により無駄のない構成が可能なため、始動電流から容量選定した場合と比較してコストカット・省スペース化を実現。
- VF制御がなく、電圧・周波数が固定のため、全電圧方式のモータでも商用電源からの入力と同じ条件で試験が可能。
- 突入電流時波形歪みがない。低騒音、省電力（MG式との比較）
- リニアアンプ型と比べローコスト
- 45～65Hz可変
- モータ起動時電流波形
用途
- モータ駆動試験
- 始動電流を発生させる装置用
- 試験、検査用
仕様
| 型式（□は容量） | 入力仕様 | 出力仕様 | 容量 | モータ起動時 |
|---|---|---|---|---|
| SYN-□KH/M | 三相200V | 単相100/200V (指定) |
2～15kVA | 12～90kVA |
| SYN-□SH/M | 三相200V | 5～30kVA | 30～180kVA |
↑型式をクリックすると詳細仕様がご覧いただけます。
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | SYN | ||||||
|---|---|---|---|---|---|---|---|
| 2KH/M | 3KH/M | 5KH/M | 7.5KH/M | 10KH/M | 15KH/M | ||
| 出 力 |
容量(kVA) | 2kVA | 3kVA | 5kVA | 7.5kVA | 10kVA | 15kVA |
| 最大容量(kVA) | 12kVA | 18kVA | 30kVA | 45kVA | 60kVA | 90kVA | |
| 相数 | 単相2線 | ||||||
| 定格電圧 | 100/200V(指定） | ||||||
| 電圧精度 | ±1.0%（定格時） | ||||||
| 整定時間 | 1ms以内 | ||||||
| 周波数 | 50/60Hz（水晶発振）/45～65Hz(CR発振)※1 | ||||||
| 周波数精度 | ±0.03Hz（水晶発振）/±0.65Hz(CR発振) | ||||||
| 波形歪率 | 2%（線形負荷） 5%（整流負荷） | ||||||
| 過渡電圧変動 | ±5%以下 | ||||||
| 電圧可変範囲 | ±5% | ||||||
| 定格電流 | 20/10A | 30/15A | 50/25A | 75/37.5A | 100/50A | 150/75A | |
| 最大電流 | 120/60A | 180/90A | 300/150A | 450/225A | 600/300A | 900/450A | |
| 過電流保護 | 定格600%にて垂下 2sec.後110%まで垂下 | ||||||
| 負荷力率 | 1～0.7（定格力率0.8） | ||||||
| 入 力 |
容量(kVA) ※2 | 2.2kVA | 3.3kVA | 5.5kVA | 8.3kVA | 11kVA | 16.5kVA |
| ブレーカ容量(AT) | 20AT | 30AT | 40AT | 50AT | 75AT | 100AT | |
| 相数 | 三相3線 | ||||||
| 定格電圧 | 200V | ||||||
| 変動範囲 | ±10% | ||||||
| 周波数範囲 | 47～63Hz | ||||||
| 環 境 |
周囲温度 | 0～40℃ | |||||
| 周囲湿度 | 90%以下 | ||||||
| 外 観 |
寸法 W mm | 450 | 600 | 600 | 700 | 700 | 700 |
| 寸法 D mm | 650 | 650 | 700 | 700 | 700 | 750 | |
| 寸法 H mm | 970 | 1250 | 1500 | 1500 | 1600 | 1600 | |
| 質量 kg | 125 | 180 | 220 | 250 | 270 | 300 | |
| 塗装色 | MZ36-114半ツヤ（マンセル5Y8/1近似色） | ||||||
| 外観図 | 1 | 2 | |||||
外観図1 |
外観図2 |
※1 様々な周波数の変更に対応いたします（45～120Hz）（400/360Hz～440Hz）
※2 100％負荷時
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | SYN | |||||||
|---|---|---|---|---|---|---|---|---|
| 5SH/M | 7.5SH/M | 10SH/M | 15SH/M | 20SH/M | 30SH/M | |||
| 出 力 |
容量(kVA) | 5kVA | 7.5kVA | 10kVA | 15kVA | 20kVA | 30kVA | |
| 最大容量(kVA) | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 180kVA | ||
| 相数 | 三相3線 | |||||||
| 定格電圧 | 200V | |||||||
| 電圧精度 | ±1.0%（定格時） | |||||||
| 整定時間 | 1ms以内 | |||||||
| 周波数 | 50/60Hz（水晶発振）/45～65Hz(CR発振)※1 | |||||||
| 周波数精度 | ±0.03Hz（水晶発振）/±0.65Hz(CR発振) | |||||||
| 波形歪率 | 2%（線形負荷） 5%（整流負荷） | |||||||
| 過渡電圧変動 | ±5%以下 | |||||||
| 電圧可変範囲 | ±5% | |||||||
| 定格電流 | 14.4A | 21.7A | 28.9A | 43.3A | 57.7A | 86.6A | ||
| 最大電流 | 87A | 130A | 173A | 260A | 346A | 520A | ||
| 過電流保護 | 定格600%にて垂下 2sec.後110%まで垂下 | |||||||
| 負荷力率 | 1～0.7（定格力率0.8） | |||||||
| 入 力 |
容量(kVA) ※2 | 5.5kVA | 8.3kVA | 11kVA | 16.5kVA | 22kVA | 33kVA | |
| ブレーカ容量(AT) | 40AT | 50AT | 75AT | 100AT | 125AT | 200AT | ||
| 相数 | 三相3線 | |||||||
| 定格電圧 | 200V | |||||||
| 変動範囲 | ±10% | |||||||
| 周波数範囲 | 47～63Hz | |||||||
| 環 境 |
周囲温度 | 0～40℃ | ||||||
| 周囲湿度 | 90%以下 | |||||||
| 外 観 |
寸法 W mm | 516 | 516 | 600 | 600 | 800 | 1200 | |
| 寸法 D mm | 600 | 600 | 600 | 700 | 800 | 800 | ||
| 寸法 H mm | 1170 | 1170 | 1245 | 1445 | 1730 | 1850 | ||
| 質量 kg | 220 | 230 | 280 | 400 | 500 | 1150 | ||
| 塗装色 | MZ36-114半ツヤ（マンセル5Y8/1近似色） | |||||||
| 外観図 | 2 | 3 | 5 | |||||
|
外観図2 |
外観図3 |
外観図5 |
※1 様々な周波数の変更に対応いたします（45～120Hz）（400/360Hz～440Hz）
※2 100％負荷時
オプション出力電圧可変
- 入出力電圧変更（海外仕様等）
- 出力電圧可変仕様
- 出力周波数400Hz仕様 ※その他の周波数はご相談下さい。
- GPIBアダプタの内蔵（出力電圧可変仕様時）
- 標準機能：出力電圧可変・運転ON/OFF・警報リセット・一括警報確認・出力周波数50/60Hz切替
- 追加可能機能：出力周波数45～65Hz可変・出力電圧モニタ・出力電流モニタ・出力周波数モニタ
- 外部アナログ信号（出力電圧可変仕様時）：DC4～20mA又はDC0～10V等による出力電圧可変
- 外部運転ON/OFF：外部接点又はアナログ信号等による運転ON/OFF

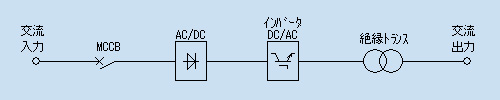

回路ブロック図
使用上のお願い
- 突入電流が発生する負荷の場合
-
突入電流が発生する負荷は、最大電流値を考慮した選定が必要になります。さらに、ギリギリの容量で選定はせず負荷率80%程度での使用を推奨いたします。
突入電流を考慮せず選定すると過電流となり装置が停止・故障する原因となりますのでご注意下さい。
- 消耗品交換・メンテナンスの実施について
-
消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。
- 搬入・据え付け
-
製品のお納めは、原則「国内指定場所 車上渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、工場立会試験、現地試運転などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
定期点検・部品交換
- 定期点検・部品交換について
-
本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。
- 定期点検：毎年（推奨）
- 部品交換：5年周期
※部品交換の際は、定期点検も実施致します。
- 交換推奨部品例
-
※部品寿命は環境（温度・塵埃等）により大きく左右されます。
ダウンロード
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 | パネル詳細図 |
|---|---|---|---|---|---|
| SYN-2KH/M |  （33kb） |
（100kb） |
（17kb） |
（415kb） |
（66kb） |
| SYN-3KH/M | （33kb） |
（103kb） |
（17kb） |
（428kb） |
|
| SYN-5KH/M | （33kb） |
（102kb） |
（17kb） |
（392kb） |
|
| SYN-7.5KH/M | （33kb） |
（101kb） |
（17kb） |
（395kb） |
|
| SYN-10KH/M | （33kb） |
（103kb） |
（17kb） |
（398kb） |
|
| SYN-15KH/M | （33kb） |
（96kb） |
（17kb） |
（398kb） |
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 | パネル詳細図 |
|---|---|---|---|---|---|
| SYN-5SH/M | （31kb） |
（103kb） |
（20kb） |
（458kb） |
（66kb） |
| SYN-7.5SH/M | （32kb） |
（102kb） |
（20kb） |
（454kb） |
|
| SYN-10SH/M | （30kb） |
（108kb） |
（20kb） |
（468kb） |
|
| SYN-15SH/M | （30kb） |
（105kb） |
（20kb） |
（461kb） |
|
| SYN-20SH/M | （32kb） |
（100kb） |
（20kb） |
（473kb） |
|
| SYN-30SH/M | （33kb） |
（101kb） |
（54kb） |
（419kb） |
価格表
- SYN/Mシリーズ モータ試験用(過負荷耐量600％ 2Sec.)
-
SYN-KH/Mシリーズ 単相出力
型式 標準価 容量 SYN-2KH/M 1,750,000 2KVA SYN-3KH/M 2,000,000 3KVA SYN-5KH/M 2,650,000 5KVA SYN-7.5KH/M 3,280,000 7.5KVA SYN-10KH/M 4,080,000 10KVA SYN-15KH/M 4,360,000 15KVA SYN-SH/Mシリーズ 三相出力
型式 標準価 容量 SYN-5SH/M 3,100,000 5KVA SYN-7.5SH/M 3,560,000 7.5KVA SYN-10SH/M 4,100,000 10KVA SYN-15SH/M 4,960,000 15KVA SYN-20SH/M 5,920,000 20KVA SYN-30SH/M 8,600,000 30KVA
