400Hz出力型周波数変換器 SYN/HFシリーズ
SYN-100SH/HF-
SYN/HFシリーズは主に航空や船舶に使用される機器の試験用電源として用いられ、各種の機器・部品メーカの開発、試験に欠くことの出来ない電源です。また、航空機の整備分野ではその長い経験と信頼性が評価され官民を問わず広く採用されています。
特徴
- 非線形負荷でも出力電圧は極めてきれいな正弦波形
- 低騒音、省電力
- 100V/200V切換可能(単相入出力）
- AF/HFタイプ（単相入力）は高力率コンバータ搭載
用途
- 航空機・船舶用計測器の試験、検査用
- 研究室、実験室電源
- 生産ライン品質管理用 etc
仕様
| 型式（□は容量） | 入力仕様 | 出力仕様 | 容量 |
|---|---|---|---|
| SYN-□AF/HF | 単相100/200V | 単相100/200V 400Hz | 5～20kVA |
| SYN-□KH/HF | 三相200V | 5～50kVA | |
| SYN-□SH/HF | 三相200V 400Hz | 5～200kVA |
↑型式をクリックすると詳細仕様がご覧いただけます。
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | SYN | ||||
|---|---|---|---|---|---|
| 5AF /HF |
10AF /HF |
15AF /HF |
20AF /HF |
||
| 出 力 |
容量(kVA) | 5kVA | 10kVA | 15kVA | 20kVA |
| 相数 | 単相2線 | ||||
| 定格電圧 | 100/200V(内部切換） | ||||
| 電圧精度 | ±1.5% | ||||
| 整定時間 | 1ms以内 | ||||
| 電圧可変範囲 | ±5% | ||||
| 周波数 | 400Hz（水晶発振） ※1 | ||||
| 周波数精度 | ±0.01Hz | ||||
| 波形歪率 | 3%（線形負荷）$00A0 | ||||
| 過渡電圧変動 | ±5%以下 | ||||
| 過電流保護 | 110%にて垂下 | ||||
| 波高率 | 3 | ||||
| 負荷力率 | 1～0.7%（定格0.8） | ||||
| 入 力 |
容量(kVA) | 5.5kVA | 11kVA | 16.5kVA | 22kVA |
| 相数 | 単相2線 | ||||
| 定格電圧 | 100/200V(内部切換） | ||||
| 変動範囲 | ±10% | ||||
| 周波数範囲 | 47～63Hz | ||||
| 環 境 |
周囲温度 | 0～40℃ | |||
| 周囲湿度 | 90%以下 | ||||
| 外 観 |
寸法 W mm | 400 | 516 | 600 | 650 |
| 寸法 D mm | 550 | 550 | 600 | 650 | |
| 寸法 H mm | 920 | 1060 | 1245 | 1395 | |
| 質量 kg | 145 | 220 | 320 | 400 | |
| 塗装色 | MZ36-114半ツヤ（マンセル5Y8/1近似色） | ||||
| 外観図 | 1 | 2 | |||
外観図1 |
外観図2 |
※1 周波数の変更に対応いたします(例：360～440Hz 但し可変式の場合周波数精度±0.5%F.S.)
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | SYN | ||||||
|---|---|---|---|---|---|---|---|
| 5KH /HF |
10KH /HF |
15KH /HF |
20KH /HF |
30KH /HF |
50KH /HF |
||
| 出 力 |
容量(kVA) | 5kVA | 10kVA | 15kVA | 20kVA | 30kVA | 50kVA |
| 相数 | 単相2線 | ||||||
| 定格電圧 | 100/200V(内部切替） | ||||||
| 電圧精度 | ±1.5% | ||||||
| 整定時間 | 1ms以内 | ||||||
| 電圧可変範囲 | ±5% | ||||||
| 周波数 | 400Hz（水晶発振）※1 | ||||||
| 周波数精度 | ±0.01Hz | ||||||
| 波形歪率 | 3%（線形負荷）$00A0 | ||||||
| 過渡電圧変動 | ±5%以下 | ||||||
| 過電流保護 | 110%にて垂下 | ||||||
| 波高率 | 3 | ||||||
| 負荷力率 | 1～0.7%（定格0.8） | ||||||
| 入 力 |
容量(kVA) | 5.5kVA | 11kVA | 16.5kVA | 22kVA | 33kVA | 55kVA |
| 相数 | 三相3線 | ||||||
| 定格電圧 | 200V | ||||||
| 変動範囲 | ±10% | ||||||
| 周波数範囲 | 47～63Hz | ||||||
| 環 境 |
周囲温度 | 0～40℃ | |||||
| 周囲湿度 | 90%以下 | ||||||
| 外 観 |
寸法 W mm | 400 | 516 | 600 | 650 | 700 | 750 |
| 寸法 D mm | 550 | 550 | 600 | 650 | 700 | 750 | |
| 寸法 H mm | 920 | 1060 | 1245 | 1395 | 1500 | 1680 | |
| 質量 kg | 120 | 170 | 250 | 310 | 390 | 700 | |
| 塗装色 | MZ36-114半ツヤ（マンセル5Y8/1近似色） | ||||||
| 外観図 | 1 | 2 | 4 | ||||
|
外観図1 |
外観図2 |
外観図4 |
※1 周波数の変更に対応いたします(例：360～440Hz 但し可変式の場合周波数精度±0.5%F.S.)
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | SYN | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5SH /HF |
10SH /HF |
15SH /HF |
20SH /HF |
30SH /HF |
50SH /HF |
75SH /HF |
100SH /HF |
150SH /HF |
200SH /HF |
||
| 出 力 |
容量 (kVA) |
5kVA | 10kVA | 15kVA | 20kVA | 30kVA | 50kVA | 75kVA | 100kVA | 150kVA | 200kVA |
| 相数 | 三相3線 | ||||||||||
| 定格電圧 | 200V | ||||||||||
| 電圧精度 | ±1.5% | ||||||||||
| 整定時間 | 1ms以内 | ||||||||||
| 電圧可 変範囲 |
±5% | ||||||||||
| 周波数 | 400Hz（水晶発振） ※1 | ||||||||||
| 周波数 精度 |
±0.01Hz | ||||||||||
| 波形歪率 | 3%（線形負荷）$00A0 | ||||||||||
| 過渡電圧 変動 |
±5%以下 | ||||||||||
| 過電流 保護 |
110%にて垂下 | ||||||||||
| 波高値 | 2.7 | ||||||||||
| 負荷力率 | 1～0.7%（定格0.8） | ||||||||||
| 入 力 |
容量 (kVA) |
5.5kVA | 11kVA | 16.5kVA | 22kVA | 33kVA | 55kVA | 83kVA | 110kVA | 165kVA | 220kVA |
| 相数 | 三相3線 | ||||||||||
| 定格電圧 | 200V | ||||||||||
| 変動範囲 | ±10% | ||||||||||
| 周波数 範囲 |
47～63Hz | ||||||||||
| 環 境 |
周囲温度 | 0～40℃ | |||||||||
| 周囲湿度 | 90%以下 | ||||||||||
| 外 観 |
寸法 W mm |
516 | 516 | 600 | 600 | 700 | 750 | 900 | 1200 | 1500 | 2000 |
| 寸法 D mm |
600 | 600 | 600 | 650 | 700 | 750 | 800 | 800 | 900 | 900 | |
| 寸法 H mm |
1110 | 1110 | 1245 | 1395 | 1510 | 1650 | 1850 | 1850 | 1850 | 1850 | |
| 質量 kg | 160 | 200 | 275 | 330 | 420 | 580 | 1100 | 1360 | 1820 | 2500 | |
| 塗装色 | MZ36-114半ツヤ（マンセル5Y8/1近似色） | ||||||||||
| 外観図 | 2 | 4 | 5 | 6 | |||||||
※1 周波数の変更に対応いたします(例：360～440Hz 但し可変式の場合周波数精度±0.5%F.S.)
|
外観図2 |
外観図4 |
外観図5 |
外観図6 |
オプション
- 入力400Hz（単相7.5kVA以下・三相20kVA以下）
- モータ負荷用（三相5～15kVA）
- 出力電圧可変

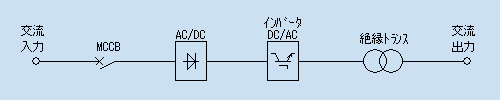

回路ブロック図
使用上のお願い
- 突入電流が発生する負荷の場合
-
突入電流が発生する負荷は、最大電流値を考慮した選定が必要になります。さらに、ギリギリの容量で選定はせず負荷率80%程度での使用を推奨いたします。
突入電流を考慮せず選定すると過電流となり装置が停止・故障する原因となりますのでご注意下さい。
- 消耗品交換・メンテナンスの実施について
-
消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。
- 搬入・据え付け
-
製品のお納めは、原則「国内指定場所 車上渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、工場立会試験、現地試運転などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
定期点検・部品交換
- 定期点検・部品交換について
-
本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。
- 定期点検：毎年（推奨）
- 部品交換：5年周期
※部品交換の際は、定期点検も実施致します。
- 交換推奨部品例
-
※部品寿命は環境（温度・塵埃等）により大きく左右されます。
ダウンロード
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 | パネル詳細図 |
|---|---|---|---|---|---|
| SYN-5AF/HF |  （29kb） |
（89kb） |
（19kb） |
（723kb） |
（60kb） |
| SYN-10AF/HF | （29kb） |
（88kb） |
（19kb） |
（729kb） |
|
| SYN-15AF/HF | （29kb） |
（89kb） |
（19kb） |
（714kb） |
|
| SYN-20AF/HF | （29kb） |
（90kb） |
（19kb） |
（715kb） |
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 | パネル詳細図 |
|---|---|---|---|---|---|
| SYN-5KH/HF | （29kb） |
（86kb） |
（18kb） |
（587kb） |
（60kb） |
| SYN-10KH/HF | （29kb） |
（88kb） |
（18kb） |
（636kb） |
|
| SYN-15KH/HF | （29kb） |
（89kb） |
（18kb） |
（637kb） |
|
| SYN-20KH/HF | （29kb） |
（91kb） |
（18kb） |
（641kb） |
|
| SYN-30KH/HF | （29kb） |
（93kb） |
（18kb） |
（641kb） |
|
| SYN-50KH/HF | （29kb） |
（83kb） |
（18kb） |
（612kb） |
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 | パネル詳細図 |
|---|---|---|---|---|---|
| SYN-5SH/HF | （27kb） |
（93kb） |
（21kb） |
（292kb） |
（60kb） |
| SYN-10SH/HF | （27kb） |
（94kb） |
（21kb） |
（293kb） |
|
| SYN-15SH/HF | （27kb） |
（94kb） |
（21kb） |
（294kb） |
|
| SYN-20SH/HF | （27kb） |
（97kb） |
（21kb） |
（301kb） |
|
| SYN-30SH/HF | （27kb） |
（97kb） |
（21kb） |
（301kb） |
|
| SYN-50SH/HF | （27kb） |
（87kb） |
（21kb） |
（306kb） |
|
| SYN-75SH/HF | （27kb） |
（90kb） |
（21kb） |
（297kb） |
|
| SYN-100SH/HF | （27kb） |
（94kb） |
（21kb） |
（201kb） |
|
| SYN-150SH/HF | （27kb） |
（93kb） |
（21kb） |
（198kb） |
|
| SYN-200SH/HF | （27kb） |
（106kb） |
（21kb） |
（283kb） |
価格表
- 400Hz出力型周波数変換器 SYN/HFシリーズ
-
SYN-AF/HFシリーズ 単相100/200V入出力
型式 標準価 容量 SYN-5AF/HF 3,030,000 5KVA SYN-10AF/HF 4,060,000 10KVA SYN-15AF/HF 5,030,000 15KVA SYN-20AF/HF 6,080,000 20KVA SYN-KH/HFシリーズ 単相100/200V出力・三相200V入力
型式 標準価 容量 SYN-5KH/HF 2,500,000 5KVA SYN-10KH/HF 3,290,000 10KVA SYN-15KH/HF 4,200,000 15KVA SYN-20KH/HF 4,960,000 20KVA SYN-30KH/HF 6,130,000 30KVA SYN-50KH/HF 7,820,000 50KVA SYN-SH/HFシリーズ 三相200V入出力
型式 標準価 容量 SYN-5SH/HF 3,490,000 5KVA SYN-10SH/HF 4,000,000 10KVA SYN-15SH/HF 5,030,000 15KVA SYN-20SH/HF 5,460,000 20KVA SYN-30SH/HF 6,650,000 30KVA SYN-50SH/HF 8,360,000 50KVA SYN-75SH/HF 11,150,000 75KVA SYN-100SH/HF 13,600,000 100KVA SYN-150SH/HF 19,860,000 150KVA SYN-200SH/HF 24,130,000 200KVA
