サイリスタ制御方式 直流安定化電源 YS-NRシリーズ
YS-3110-100NR-
直流回路の広がりはあらゆる電子分野におよびコンピュータはもちろんモバイル機器や電気自動車に象徴されるバッテリや通信機の試験・パワーソースとして直流電源装置の需要はますます広がりを見せています。
当シリーズはSCR式直流安定化電源装置であり、当社の豊富な経験にもとづいた技術で標準品のほか、よりニーズに沿ったカスタムメイド仕様に対応しています。
特徴
- 経済的
- 出力電圧精度 ±0.5％
- 高速応答 0.5秒( 50～100％負荷)
- 出力電圧リップル 3相入力0.5％Vrms、単相入力2％Vrms
- 0～110％出力電圧可変。(定格電圧25％未満は精度保証外)
- オプションとして定電流機能も追加可能

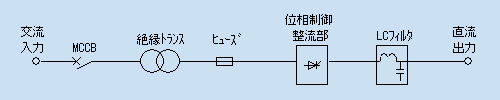

- 整流回路の整流素子をサイリスタに置き換えてサイリスタの導通角を制御する方式で応答が早く可動部分がないため、保守が簡単で長寿命の信頼性を有する
用途
- 充電用
- 電解用
- 理化学用
- 電子部品エージング用
- 電話交換機、通信機用電源
- バッテリ代替用電源 etc
仕様
| 型式（□は最大電流） | 入力仕様 | 出力仕様 | 容量 | その他 |
|---|---|---|---|---|
| YS-1110-□NRA | 単相100/200V (ご指定) |
DC0～110V | 10～50A | 定電流機能付 |
| YS-1220-□NRA | DC0～220V | 5～25A | ||
| YS-1330-□NR | 単相200V | DC0～330V | 5～20A | 出力電圧可変型 |
| YS-1550-□NR | DC0～550V | |||
| YS-1660-□NR | DC0～660V | |||
| YS-3110-□NR | 三相200V | DC0～110V | 60～1500A | |
| YS-3220-□NR | DC0～220V | 20～500A | ||
| YS-3330-□NR | DC0～330V | 10～750A | ||
| YS-3550-□NR | DC0～550V | 10～400A | ||
| YS-3660-□NR | DC0～660V | |||
| YS-3770-□NR | DC0～770V | 10～30A | ||
| YS-3880-□NR | DC0～880V | |||
| YS-31100-□NR | DC0～1100V | 5～20A | ||
| YS-31200-□NR | DC0～1200V |
↑型式をクリックすると詳細仕様がご覧いただけます。
YS-1110-NRAシリーズ DC0～110V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-1110 | ||||||
|---|---|---|---|---|---|---|---|
| -10NRA1/2 | -15NRA1/2 | -20NRA1/2 | -30NRA1/2 | -40NRA1/2 | -50NRA1/2 | ||
| 出 力 |
出力電圧 | DC0～110V | |||||
| 出力精度 | ±0.5%(定格電圧の25～100%において) | ||||||
| リップル | 2.0%Vrms(定格電圧の75～100%において) | ||||||
| 出力電流 | 0～10A | 0～15A | 0～20A | 0～30A | 0～40A | 0～50A | |
| 電流精度 | ±2.0%(定格電圧の25～100%において) | ||||||
| 応答速度 | 500ms(50～100負荷にて) | ||||||
| 入 力 |
相数 | 単相 | |||||
| 定格電圧 | 100V/200V±10% ※1 | ||||||
| 周波数 | 50/60Hz | ||||||
| 冷却方式 | 強制風冷 | ||||||
| オプション | GP-IB・RS232C リモート設定 | ||||||
| 外 観 |
寸法 W mm | 300 | 300 | 300 | 350 | 400 | 450 |
| 寸法 D mm | 400 | 400 | 500 | 500 | 500 | 550 | |
| 寸法 H mm | 460 | 560 | 560 | 660 | 810 | 870 | |
| 質量 kg | 60 | 65 | 75 | 100 | 130 | 160 | |
| 外観図 |  |
||||||
※1入力電圧100/200Vご指定ください。100Vは型式末尾が1、200Vは型式末尾が2となります。
YS-1220-NRAシリーズ DC0～220V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-1220 | ||||||
|---|---|---|---|---|---|---|---|
| -5NRA1/2 | -7.5NRA1/2 | -10NRA1/2 | -15NRA1/2 | -20NRA1/2 | -25NRA1/2 | ||
| 出 力 |
出力電圧 | DC0～220V | |||||
| 出力精度 | ±0.5%(定格電圧の25～100%において) | ||||||
| リップル | 2.0%Vrms(定格電圧の75～100%において) | ||||||
| 出力電流 | 0～5A | 0～7.5A | 0～10A | 0～15A | 0～20A | 0～25A | |
| 電流精度 | ±2.0%(定格電圧の25～100%において) | ||||||
| 応答速度 | 500ms(50～100負荷にて) | ||||||
| 入 力 |
相数 | 単相 | |||||
| 定格電圧 | 100V/200V±10% ※1 | ||||||
| 周波数 | 50/60Hz | ||||||
| 冷却方式 | 強制風冷 | ||||||
| オプション | GP-IB・RS232C リモート設定 | ||||||
| 外 観 |
寸法 W mm | 300 | 300 | 300 | 350 | 400 | 450 |
| 寸法 D mm | 400 | 400 | 500 | 500 | 500 | 550 | |
| 寸法 H mm | 460 | 560 | 560 | 660 | 810 | 870 | |
| 質量 kg | 60 | 65 | 75 | 100 | 130 | 160 | |
| 外観図 | |
||||||
※1入力電圧100/200Vご指定ください。100Vは型式末尾が1、200Vは型式末尾が2となります。
YS-1330-NRシリーズ DC0～330V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-1330 | |||||
|---|---|---|---|---|---|---|
| -5NR | -7.5NR | -10NR | -15NR | -20NR | ||
| 出 力 |
出力電圧 | DC0～330V | ||||
| 出力精度 | ±0.5%(定格電圧の25～100%において) | |||||
| リップル | 2.0%Vrms(定格電圧の75～100%において) | |||||
| 出力電流 | 5A | 7.5A | 10A | 15A | 20A | |
| 電流精度 | ±2.0%(定格電圧の25～100%において) | |||||
| 応答速度 | 500ms(50～100負荷にて) | |||||
| 入 力 |
相数 | 単相 | ||||
| 定格電圧 | 200V±10% | |||||
| 周波数 | 50/60Hz | |||||
| 冷却方式 | 強制風冷 | |||||
| オプション | GP-IB・RS232C リモート設定 | |||||
| 外 観 |
寸法 W mm | 300 | 300 | 350 | 450 | 500 |
| 寸法 D mm | 500 | 500 | 500 | 500 | 600 | |
| 寸法 H mm | 560 | 560 | 660 | 960 | 1070 | |
| 質量 kg | 70 | 95 | 120 | 175 | 200 | |
| 外観図 | |
|||||
YS-1550-NRシリーズ DC0～550V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-1550 | |||||
|---|---|---|---|---|---|---|
| -5NR | -7.5NR | -10NR | -15NR | -20NR | ||
| 出 力 |
出力電圧 | DC0～550V | ||||
| 出力精度 | ±0.5%(定格電圧の25～100%において) | |||||
| リップル | 2.0%Vrms(定格電圧の75～100%において) | |||||
| 出力電流 | 5A | 7.5A | 10A | 15A | 20A | |
| 電流精度 | ±2.0%(定格電圧の25～100%において) | |||||
| 応答速度 | 500ms(50～100負荷にて) | |||||
| 入 力 |
相数 | 単相 | ||||
| 定格電圧 | 200V±10% | |||||
| 周波数 | 50/60Hz | |||||
| 冷却方式 | 強制風冷 | |||||
| オプション | GP-IB・RS232C リモート設定 | |||||
| 外 観 |
寸法 W mm | 350※ | 400※ | 550※ | 600※ | 600※ |
| 寸法 D mm | 500※ | 500※ | 600※ | 600※ | 600※ | |
| 寸法 H mm | 660※ | 810※ | 1070※ | 1270※ | 1270※ | |
| 質量 kg | 100※ | 130※ | 180※ | 230※ | 280※ | |
| 外観図 | |
|||||
※ 参考値として
YS-1660-NRシリーズ DC0～660V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-1660 | |||||
|---|---|---|---|---|---|---|
| -5NR | -7.5NR | -10NR | -15NR | -20NR | ||
| 出 力 |
出力電圧 | DC0～660V | ||||
| 出力精度 | ±0.5%(定格電圧の25～100%において) | |||||
| リップル | 2.0%Vrms(定格電圧の75～100%において) | |||||
| 出力電流 | 5A | 7.5A | 10A | 15A | 20A | |
| 電流精度 | ±2.0%(定格電圧の25～100%において) | |||||
| 応答速度 | 500ms(50～100負荷にて) | |||||
| 入 力 |
相数 | 単相 | ||||
| 定格電圧 | 200V±10% | |||||
| 周波数 | 50/60Hz | |||||
| 冷却方式 | 強制風冷 | |||||
| オプション | GP-IB・RS232C リモート設定 | |||||
| 外 観 |
寸法 W mm | 350※ | 400※ | 550※ | 600※ | 600※ |
| 寸法 D mm | 500※ | 550※ | 600※ | 600※ | 600※ | |
| 寸法 H mm | 660※ | 960※ | 1070※ | 1270※ | 1270※ | |
| 質量 kg | 120※ | 175※ | 200※ | 250※ | 300※ | |
| 外観図 | |
|||||
※ 参考値として
YS-3110-NRシリーズ DC0～110V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-3110 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| -60NR | -100NR | -150NR | -200NR | -300NR | -500NR | -1000NR | -1500NR | ||
| 出 力 |
出力電圧 | DC0～110V | |||||||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | ||||||||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | ||||||||
| 出力電流 | 60A | 100A | 150A | 200A | 300A | 500A | 1000A | 1500A | |
| 応答速度 | 500ms(50～100負荷にて) | ||||||||
| 入 力 |
相数 | 三相 | |||||||
| 定格電圧 | 200V±10% | ||||||||
| 周波数 | 50/60Hz | ||||||||
| 冷却方式 | 強制風冷 | ||||||||
| 過電流垂下回路 | 定格の110%にて定電流 | ||||||||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | ||||||||
| 外 観 |
寸法 W mm | 550 | 600 | 650 | 650 | 750 | 900 | 1000※ | 1200※ |
| 寸法 D mm | 600 | 600 | 700 | 700 | 800 | 800 | 1200※ | 1400※ | |
| 寸法 H mm | 1070 | 1250 | 1250 | 1250 | 1550 | 1850 | 2050※ | 2050※ | |
| 質量 kg | 220 | 320 | 380 | 500 | 700 | 900 | 1400※ | 2300※ | |
| 外観図 | 2 | 3 | |||||||
※ 参考値として
外観図2 |
外観図3 |
YS-3220-NRシリーズ DC0～220V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-3220 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| -20NR | -30NR | -60NR | -100NR | -150NR | -200NR | -300NR | -500NR | ||
| 出 力 |
出力電圧 | DC0～220V | |||||||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | ||||||||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | ||||||||
| 出力電流 | 20A | 30A | 60A | 100A | 150A | 200A | 300A | 500A | |
| 応答速度 | 500ms(50～100負荷にて) | ||||||||
| 入 力 |
相数 | 三相 | |||||||
| 定格電圧 | 200V±10% | ||||||||
| 周波数 | 50/60Hz | ||||||||
| 冷却方式 | 強制風冷 | ||||||||
| 過電流垂下回路 | 定格の110%にて定電流 | ||||||||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | ||||||||
| 外 観 |
寸法 W mm | 500 | 550 | 600 | 650 | 800 | 800※ | 900※ | 1000※ |
| 寸法 D mm | 500 | 600 | 600 | 700 | 900 | 1000※ | 1200※ | 1200※ | |
| 寸法 H mm | 970 | 1070 | 1270 | 1295 | 1350 | 1750※ | 1950※ | 2050※ | |
| 質量 kg | 180 | 200 | 280 | 480 | 580 | 800※ | 1000※ | 1300※ | |
| 外観図 | 2 | 3 | |||||||
※ 参考値として
|
外観図2 |
外観図3 |
YS-3330-NRシリーズ DC0～330V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-3330 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| -10NR | -20NR | 30NR | -60NR | -100NR | -150NR | -200NR | -300NR | -500NR | -750NR | ||
| 出 力 |
出力電圧 | DC0～330V | |||||||||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | ||||||||||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | ||||||||||
| 出力電流 | 10A | 20A | 30A | 60A | 100A | 150A | 200A | 300A | 500A | 750A | |
| 応答速度 | 500ms(50～100負荷にて) | ||||||||||
| 入 力 |
相数 | 三相 | |||||||||
| 定格電圧 | 200V±10% | ||||||||||
| 周波数 | 50/60Hz | ||||||||||
| 冷却方式 | 強制風冷 | ||||||||||
| 過電流 垂下回路 |
定格の110%にて定電流 | ||||||||||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | ||||||||||
| 外 観 |
寸法 W mm | 500※ | 600※ | 600※ | 600※ | 800※ | 900※ | 900※ | 1000※ | 1200※ | 1300※ |
| 寸法 D mm | 500※ | 600※ | 600※ | 700※ | 1000※ | 1000※ | 1200※ | 1200※ | 1400※ | 1800※ | |
| 寸法 H mm | 870※ | 1070※ | 1270※ | 1295※ | 1550※ | 1750※ | 1950※ | 2050※ | 2050※ | 2050※ | |
| 質量 kg | 180※ | 220※ | 280※ | 480※ | 700※ | 820※ | 1000※ | 1300※ | 2300※ | 3300※ | |
| 外観図 | 2 | 3 | |||||||||
※ 参考値として
|
外観図2 |
外観図3 |
YS-3550-NRシリーズ DC0～550V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-3550 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| -10NR | -20NR | -30NR | -60NR | -100NR | -150NR | -200NR | -300NR | -400NR | ||
| 出 力 |
出力電圧 | DC0～550V | ||||||||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | |||||||||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | |||||||||
| 出力電流 | 10A | 20A | 30A | 60A | 100A | 150A | 200A | 300A | 400A | |
| 応答速度 | 500ms(50～100負荷にて) | |||||||||
| 入 力 |
相数 | 三相 | ||||||||
| 定格電圧 | 200V±10% | |||||||||
| 周波数 | 50/60Hz | |||||||||
| 冷却方式 | 強制風冷 | |||||||||
| 過電流垂下回路 | 定格の110%にて定電流 | |||||||||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | |||||||||
| 外 観 |
寸法 W mm | 550※ | 600※ | 650※ | 800※ | 900※ | 1200※ | 1200※ | 1500※ | 2000※ |
| 寸法 D mm | 600※ | 600※ | 700※ | 700※ | 1000※ | 1000※ | 1000※ | 1200※ | 1300※ | |
| 寸法 H mm | 1070※ | 1270※ | 1295※ | 1610※ | 1950※ | 2050※ | 2050※ | 2050※ | 2050※ | |
| 質量 kg | 200※ | 280※ | 480※ | 700※ | 900※ | 1200※ | 1400※ | 2300※ | 3300※ | |
| 外観図 | 2 | 3 | 4 | |||||||
※ 参考値として
|
外観図2 |
外観図3 |
外観図4 |
YS-3660-NRシリーズ DC0～660V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-3660 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| -10NR | -20NR | -30NR | -60NR | -100NR | -150NR | -200NR | -300NR | -400NR | ||
| 出 力 |
出力電圧 | DC0～660V | ||||||||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | |||||||||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | |||||||||
| 出力電流 | 10A | 20A | 30A | 60A | 100A | 150A | 200A | 300A | 400A | |
| 応答速度 | 500ms(50～100負荷にて) | |||||||||
| 入 力 |
相数 | 三相 | ||||||||
| 定格電圧 | 200V±10% | |||||||||
| 周波数 | 50/60Hz | |||||||||
| 冷却方式 | 強制風冷 | |||||||||
| 過電流垂下回路 | 定格の110%にて定電流 | |||||||||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | |||||||||
| 外 観 |
寸法 W mm | 600※ | 650※ | 650※ | 900※ | 900※ | 1000※ | 1400※ | 2000※ | 2000※ |
| 寸法 D mm | 600※ | 700※ | 700※ | 1000※ | 1200※ | 1200※ | 1200※ | 1200※ | 1300※ | |
| 寸法 H mm | 1070※ | 1270※ | 1295※ | 1550※ | 1950※ | 2050※ | 2050※ | 2050※ | 2050※ | |
| 質量 kg | 220※ | 350※ | 480※ | 750※ | 1000※ | 1300※ | 2000※ | 2600※ | 3500※ | |
| 外観図 | 2 | 3 | 4 | |||||||
※ 参考値として
|
外観図2 |
外観図3 |
外観図4 |
YS-3770-NRシリーズ DC0～770V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-3770 | |||
|---|---|---|---|---|
| -10NR | -20NR | -30NR | ||
| 出 力 |
出力電圧 | DC0～770V | ||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | |||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | |||
| 出力電流 | 10A | 20A | 30A | |
| 応答速度 | 500ms(50～100負荷にて) | |||
| 入 力 |
相数 | 三相 | ||
| 定格電圧 | 200V±10% | |||
| 周波数 | 50/60Hz | |||
| 冷却方式 | 強制風冷 | |||
| 過電流垂下回路 | 定格の110%にて定電流 | |||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | |||
| 外 観 |
寸法 W mm | 600※ | 650※ | 750※ |
| 寸法 D mm | 600※ | 700※ | 700※ | |
| 寸法 H mm | 1270※ | 1295※ | 1410※ | |
| 質量 kg | 300※ | 400※ | 500※ | |
| 外観図 | |
|||
※ 参考値として
YS-3880-NRシリーズ DC0～880V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-3880 | |||
|---|---|---|---|---|
| -10NR | -20NR | -30NR | ||
| 出 力 |
出力電圧 | DC0～880V | ||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | |||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | |||
| 出力電流 | 10A | 20A | 30A | |
| 応答速度 | 500ms(50～100負荷にて) | |||
| 入 力 |
相数 | 三相 | ||
| 定格電圧 | 200V±10% | |||
| 周波数 | 50/60Hz | |||
| 冷却方式 | 強制風冷 | |||
| 過電流垂下回路 | 定格の110%にて定電流 | |||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | |||
| 外 観 |
寸法 W mm | 600※ | 650※ | 750※ |
| 寸法 D mm | 600※ | 700※ | 700※ | |
| 寸法 H mm | 1270※ | 1295※ | 1550※ | |
| 質量 kg | 280※ | 480※ | 700※ | |
| 外観図 | 2 | 3 | ||
※ 参考値として
|
外観図2 |
外観図3 |
YS-31100-NRシリーズ DC0～1100V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-31100 | |||
|---|---|---|---|---|
| -5NR | -10NR | -20NR | ||
| 出 力 |
出力電圧 | DC0～1100V | ||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | |||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | |||
| 出力電流 | 5A | 10A | 20A | |
| 応答速度 | 500ms(50～100負荷にて) | |||
| 入 力 |
相数 | 三相 | ||
| 定格電圧 | 200V±10% | |||
| 周波数 | 50/60Hz | |||
| 冷却方式 | 強制風冷 | |||
| 過電流垂下回路 | 定格の110%にて定電流 | |||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | |||
| 外 観 |
寸法 W mm | 550※ | 600※ | 650※ |
| 寸法 D mm | 600※ | 600※ | 700※ | |
| 寸法 H mm | 1070※ | 1295※ | 1595※ | |
| 質量 kg | 250※ | 400※ | 630※ | |
| 外観図 | |
|||
※ 参考値として
YS-31200-NRシリーズ DC0～1200V出力
特注仕様は型式の末尾に“X”が付きます。
特殊仕様製作いたします。お問い合わせはこちらから
| 仕様／型式 | YS-31200 | |||
|---|---|---|---|---|
| -5NR | -10NR | -20NR | ||
| 出 力 |
出力電圧 | DC0～1200V | ||
| 出力精度 | ±0.5%(定格電圧の25～100%内において) | |||
| リップル | 0.5%Vrms(定格電圧の75～100%内において) | |||
| 出力電流 | 5A | 10A | 20A | |
| 応答速度 | 500ms(50～100負荷にて) | |||
| 入 力 |
相数 | 三相 | ||
| 定格電圧 | 200V±10% | |||
| 周波数 | 50/60Hz | |||
| 冷却方式 | 強制風冷 | |||
| 過電流垂下回路 | 定格の110%にて定電流 | |||
| オプション | 定電流(CC)・GP-IB・RS232C・リモート設定 | |||
| 外 観 |
寸法 W mm | 550※ | 600※ | 650※ |
| 寸法 D mm | 600※ | 600※ | 700※ | |
| 寸法 H mm | 1070※ | 1295※ | 1550※ | |
| 質量 kg | 280※ | 450※ | 700※ | |
| 外観図 | 2 | 3 | ||
※ 参考値として
|
外観図2 |
外観図3 |
回路ブロック図
使用上のお願い
- 消耗品交換・メンテナンスの実施について
-
消耗品交換や定期点検、メンテナンスは当社にて承ります。
最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。
- 搬入・据え付け
-
製品のお納めは、原則「国内指定場所 軒先渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
→時間指定配送、荷降ろし、搬入設置、据え付け、配線工事、工場立会、試運転調整などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。
定期点検・部品交換
- 定期点検・部品交換について
-
本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。
- 定期点検：毎年（推奨）
- 部品交換：5年周期
※部品交換の際は、定期点検も実施致します。
- 交換推奨部品例
-
※部品寿命は環境（温度・塵埃等）により大きく左右されます。
ダウンロード
YS-1110-NRA1シリーズ DC0～110V出力（単相100V入力）
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 |
|---|---|---|---|---|
| YS-1110-10NRA1 |  （24kb） |
（85kb） |
（18kb） |
（120kb） |
| YS-1110-15NRA1 | （24kb） |
（85kb） |
（18kb） |
（120kb） |
| YS-1110-20NRA1 | （24kb） |
（86kb） |
（18kb） |
（120kb） |
| YS-1110-30NRA1 | （24kb） |
（80kb） |
（18kb） |
（118kb） |
| YS-1110-40NRA1 | （24kb） |
（84kb） |
（18kb） |
（119kb） |
| YS-1110-50NRA1 | （24kb） |
（88kb） |
（18kb） |
（123kb） |
YS-1110-NRA2シリーズ DC0～110V出力（単相200V入力）
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 |
|---|---|---|---|---|
| YS-1110-10NRA2 | （24kb） |
（85kb） |
（18kb） |
（119kb） |
| YS-1110-15NRA2 | （24kb） |
（83kb） |
（18kb） |
（119kb） |
| YS-1110-20NRA2 | （24kb） |
（86kb） |
（18kb） |
（119kb） |
| YS-1110-30NRA2 | （24kb） |
（80kb） |
（18kb） |
（118kb） |
| YS-1110-40NRA2 | （24kb） |
（83kb） |
（18kb） |
（119kb） |
| YS-1110-50NRA2 | （24kb） |
（85kb） |
（18kb） |
（122kb） |
YS-1220-NRA1シリーズ DC0～220V出力（単相100V入力）
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 |
|---|---|---|---|---|
| YS-1220-5NRA1 | （24kb） |
（85kb） |
（18kb） |
（120kb） |
| YS-1220-7.5NRA1 | （24kb） |
（85kb） |
（18kb） |
（120kb） |
| YS-1220-10NRA1 | （24kb） |
（87kb） |
（18kb） |
（120kb） |
| YS-1220-15NRA1 | （24kb） |
（81kb） |
（18kb） |
（119kb） |
| YS-1220-20NRA1 | （24kb） |
（85kb） |
（18kb） |
（119kb） |
| YS-1220-25NRA1 | （24kb） |
（89kb） |
（18kb） |
（119kb） |
YS-1220-NRA2シリーズ DC0～220V出力（単相200V入力）
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 |
|---|---|---|---|---|
| YS-1220-5NRA2 | （24kb） |
（84kb） |
（18kb） |
（120kb） |
| YS-1220-7.5NRA2 | （24kb） |
（85kb） |
（18kb） |
（120kb） |
| YS-1220-10NRA2 | （24kb） |
（86kb） |
（18kb） |
（120kb） |
| YS-1220-15NRA2 | （24kb） |
（80kb） |
（18kb） |
（119kb） |
| YS-1220-20NRA2 | （24kb） |
（84kb） |
（18kb） |
（119kb） |
| YS-1220-25NRA2 | （24kb） |
（86kb） |
（18kb） |
（119kb） |
YS-3110-NRシリーズ DC0～110V出力（三相入力）
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 |
|---|---|---|---|---|
| YS-3110-60NR | （62kb） |
（89kb） |
（64kb） |
（233kb） |
| YS-3110-100NR | （62kb） |
（69kb） |
（64kb） |
（233kb） |
| YS-3110-150NR | （62kb） |
（90kb） |
（64kb） |
（236kb） |
| YS-3110-200NR | （62kb） |
（60kb） |
（64kb） |
（236kb） |
| YS-3110-300NR | （62kb） |
（61kb） |
（64kb） |
（236kb） |
| YS-3110-500NR | （62kb） |
（69kb） |
（64kb） |
（235kb） |
| YS-3110-1000NR | （63kb） |
（88kb） |
（64kb） |
（230kb） |
| YS-3110-1500NR | （63kb） |
（92kb） |
（64kb） |
（230kb） |
YS-3220-NRシリーズ DC0～220V出力（三相入力）
| 製品名 | 仕様書 | 外形図 | 結線図 | 取扱説明書 |
|---|---|---|---|---|
| YS-3220-20NR | （62kb） |
（100kb） |
（64kb） |
（234kb） |
| YS-3220-30NR | （63kb） |
（65kb） |
（64kb） |
（233kb） |
| YS-3220-60NR | （63kb） |
（87kb） |
（65kb） |
（230kb） |
| YS-3220-100NR | （63kb） |
（66kb） |
（64kb） |
（237kb） |
| YS-3220-150NR | （63kb） |
（88kb） |
（65kb） |
（236kb） |
| YS-3220-200NR | （63kb） |
（66kb） |
（64kb） |
（234kb） |
| YS-3220-300NR | （63kb） |
（66kb） |
（64kb） |
（232kb） |
| YS-3220-500NR | （63kb） |
（81kb） |
（64kb） |
（233kb） |
価格表
- 直流安定化電源 YS-NRシリーズ
-
入力単相100/200V（ご指定） 出力DC0～110V 定電流機能付
型式 標準価 出力電圧 出力電流 YS-1110-10NRA 570,000 DC 0～110V 10A YS-1110-15NRA 600,000 15A YS-1110-20NRA 620,000 20A YS-1110-30NRA 654,000 30A YS-1110-40NRA 680,000 40A YS-1110-50NRA 700,000 50A 入力単相100/200V（ご指定） 出力DC0～220V 定電流機能付
型式 標準価 出力電圧 出力電流 YS-1220-5NRA 570,000 DC 0～220V 5A YS-1220-7.5NRA 600,000 7.5A YS-1220-10NRA 620,000 10A YS-1220-15NRA 654,000 15A YS-1220-20NRA 680,000 20A YS-1220-25NRA 700,000 25A 入力単相200V 出力DC0～330V
型式 標準価 出力電圧 出力電流 YS-1330-5NR 580,000 DC 0～330V 5A YS-1330-7.5NR 600,000 7.5A YS-1330-10NR 670,000 10A YS-1330-15NR 720,000 15A YS-1330-20NR 780,000 20A 入力単相200V 出力DC0～550V
型式 標準価 出力電圧 出力電流 YS-1550-5NR 950,000 DC 0～550V 5A YS-1550-7.5NR 1,010,000 7.5A YS-1550-10NR 1,060,000 10A YS-1550-15NR 1,230,000 15A YS-1550-20NR 1,330,000 20A 入力単相200V 出力DC0～660V
型式 標準価 出力電圧 出力電流 YS-1660-5NR 1,150,000 DC 0～660V 5A YS-1660-7.5NR 1,250,000 7.5A YS-1660-10NR 1,390,000 10A YS-1660-15NR 1,510,000 15A YS-1660-20NR 1,560,000 20A 入力3相200V 出力DC0～110V
型式 標準価 出力電圧 出力電流 YS-3110-60NR 1,150,000 DC 0～110V 60A YS-3110-100NR 1,460,000 100A YS-3110-150NR 1,730,000 150A YS-3110-200NR 2,280,000 200A YS-3110-300NR 3,100,000 300A YS-3110-500NR 4,190,000 500A YS-3110-1000NR 6,560,000 1000A YS-3110-1500NR 7,920,000 1500A 入力3相200V 出力DC0～220V
型式 標準価 出力電圧 出力電流 YS-3220-20NR 930,000 DC 0～220V 20A YS-3220-30NR 1,150,000 30A YS-3220-60NR 1,460,000 60A YS-3220-100NR 2,190,000 100A YS-3220-150NR 2,730,000 150A YS-3220-200NR 3,100,000 200A YS-3220-300NR 4,010,000 300A YS-3220-500NR 6,190,000 500A 入力3相200V 出力DC0～330V
型式 標準価 出力電圧 出力電流 YS-3330-10NR 1,198,000 DC 0～330V 10A YS-3330-20NR 1,452,000 20A YS-3330-30NR 1,778,000 30A YS-3330-60NR 2,350,000 60A YS-3330-100NR 3,190,000 100A YS-3330-150NR 4,012,000 150A YS-3330-200NR 5,090,000 200A YS-3330-300NR 6,710,000 300A YS-3330-500NR 7,080,000 500A YS-3330-750NR 8,780,000 750A 入力3相200V 出力DC0～550V
型式 標準価 出力電圧 出力電流 YS-3550-10NR 1,800,000 DC 0～550V 10A YS-3550-20NR 2,316,000 20A YS-3550-30NR 2,592,000 30A YS-3550-60NR 3,460,000 60A YS-3550-100NR 4,320,000 100A YS-3550-150NR 5,370,000 150A YS-3550-200NR 6,450,000 200A YS-3550-300NR 7,750,000 300A YS-3550-400NR 9,520,000 400A 入力3相200V 出力DC0～660V
型式 標準価 出力電圧 出力電流 YS-3660-10NR 1,988,000 DC 0～660V 10A YS-3660-20NR 2,480,000 20A YS-3660-30NR 2,740,000 30A YS-3660-60NR 3,780,000 60A YS-3660-100NR 4,540,000 100A YS-3660-150NR 5,590,000 150A YS-3660-200NR 6,690,000 200A YS-3660-300NR 8,230,000 300A YS-3660-400NR 10,000,000 400A 入力3相200V 出力DC0～770V
型式 標準価 出力電圧 出力電流 YS-3770-10NR 2,250,000 DC 0～770V 10A YS-3770-20NR 2,630,000 20A YS-3770-30NR 3,000,000 30A 入力3相200V 出力DC0～880V
型式 標準価 出力電圧 出力電流 YS-3880-10NR 2,532,000 DC 0～880V 10A YS-3880-20NR 2,950,000 20A YS-3880-30NR 3,490,000 30A 入力3相200V 出力DC0～1100V
型式 標準価 出力電圧 出力電流 YS-31100-5NR 2,380,000 DC 0～1100V 5A YS-31100-10NR 2,920,000 10A YS-31100-20NR 3,460,000 20A 入力3相200V 出力DC0～1200V
型式 標準価 出力電圧 出力電流 YS-31200-5NR 2,500,000 DC 0～1200V 5A YS-31200-10NR 3,040,000 10A YS-31200-20NR 3,580,000 20A
