トップランナーモータ起動試験用周波数変換器 SYN/TMシリーズ

  • トップランナーモータ起動試験用周波数変換器 SYN-15SH/TM
  • SYN-TMシリーズは、トップランナーモータの試験用として生まれた周波数変換器です。
    トップランナーモータの試験用電源として求められる電圧精度・周波数精度・低電圧不平衡に対応(JIS C 4034)は勿論のこと、トップランナーモータ特有の始動電流の増加に対し、定格容量の1000%(10倍)の耐量を持ちます。
    SYN-TMシリーズは、コンパクト(低価格)な周波数変換器でありながら、1000%の始動電流発生時にも波形の乱れや電圧降下、周波数減少など一切起こすことなく、全電圧方式のモータでも商用電源と変わらない環境を提供いたします。




  • モーター試験用周波数変換器の専用ページはこちら
    ワクチン停電対策

  • 特徴

    • 定格に対し、1000%(10倍)の過負荷耐量を有します。
    • 1000%を超えた場合、電圧を垂下させ1000%を維持します。
    • 1000%の耐量を持つ時間は2秒間です。
    • 2秒間を超えると、電圧を垂下させ定格の110%まで低下させます。
    • 正弦波
    • 定格電流と始動電流に応じた容量選定により無駄のない構成が可能なため、始動電流から容量選定した場合と比較してコストカット・省スペース化を実現。
    • VF制御がなく、電圧・周波数が固定のため、全電圧方式のモータでも商用電源からの入力と同じ条件で試験が可能。
    • 突入電流時波形歪みがない。低騒音、省電力(MG式との比較)
    • リニアアンプ型と比べローコスト
    • 出力電圧精度 ±1.0%
    • 周波数精度 ±0.06%
    • 低電圧不平衡
    • 45~65Hz可変

    用途

    • トップランナーモータ起動試験

    仕様

    型式(は容量) 入力仕様 出力仕様 容量 モータ起動時
    SYN-SH/TM 三相200V 三相200V 5~30kVA 50~300kVA

    ↑型式をクリックすると詳細仕様がご覧いただけます。

    SYN-SH/TMシリーズ

    特注仕様は型式の末尾に“X”が付きます。
    特殊仕様製作いたします。お問い合わせはこちらから

    仕様/型式 SYN
    5SH/TM 7.5SH/TM 10SH/TM 15SH/TM 20SH/TM 30SH/TM

    容量(kVA) 5kVA 7.5kVA 10kVA 15kVA 20kVA 30kVA
    突流時容量(kVA) 50kVA 75kVA 100kVA 150kVA 200kVA 300kVA
    相数 三相3線
    定格電圧 200V
    電圧精度 ±1.0%(定格時)
    整定時間 1ms以内
    周波数 50/60Hz(水晶発振)/45~65Hz(CR発振)※1
    周波数精度 ±0.03Hz(水晶発振)/±0.65Hz(CR発振)
    波形歪率 2%(線形負荷) 5%(整流負荷)
    過渡電圧変動 ±5%以下
    電圧可変範囲 ±5%
    定格電流 14.4A 21.7A 28.9A 43.3A 57.7A 86.6A
    最大電流 144A 217A 289A 433A 577A 866A
    過電流保護 定格1000%にて垂下 2sec.後110%まで垂下
    負荷力率 1~0.7(定格力率0.8)

    容量(kVA) ※2 5.5kVA 8.3kVA 11kVA 16.5kVA 22kVA 33kVA
    ブレーカ容量(AT) 50AT 75AT 100AT 150AT 160AT 250AT
    相数 三相3線
    定格電圧 200V
    変動範囲 ±10%
    周波数範囲 47~63Hz

    周囲温度 0~40℃
    周囲湿度 90%以下

    寸法 W mm 516 600 600 900 1200 -
    寸法 D mm 600 600 700 800 800 -
    寸法 H mm 1170 1240 1445 1850 1850 -
    質量 kg 230 300 400 1050 1150 -
    塗装色 MZ36-114半ツヤ(マンセル5Y8/1近似色)
    外観図 2 3 5 -
    外観図2

    外観図2

    外観図3

    外観図3

    外観図5

    外観図5

    ※1 様々な周波数の変更に対応いたします(45~120Hz)(400/360Hz~440Hz)
    ※2 100%負荷時

    オプション

    • 出力電圧可変
    • 400Hz出力(入力)
    • 過負荷耐量アップ、過負荷耐久時間延長
    • 入出力電圧変更(海外電圧等)
    • 回生電力のあるモータ対応
    • リモート用コントロールBOXでの出力電圧・周波数・スケジュール設定

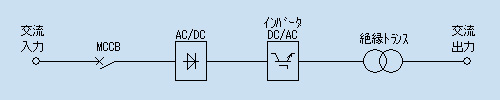

    回路ブロック図

    回路ブロック図

    使用上のお願い

    突入電流が発生する負荷の場合

    突入電流が発生する負荷は、最大電流値を考慮した選定が必要になります。さらに、ギリギリの容量で選定はせず負荷率80%程度での使用を推奨いたします。
    突入電流を考慮せず選定すると過電流となり装置が停止・故障する原因となりますのでご注意下さい。

    消耗品交換・メンテナンスの実施について

    消耗品交換や定期点検、メンテナンスは当社にて承ります。
    最寄の営業所にお問い合わせいただくか、こちらのページからお問い合わせ下さい。

    搬入・据え付け

    製品のお納めは、原則「国内指定場所 車上渡し」とさせていただきます。荷降ろし以降の作業はお客様にて実施願います。
    →時間指定配送、荷降ろし、工場立会試験、現地試運転などの作業は別途お見積もりのうえ当社にて承ります。ご注文の際にお申しつけください。

    定期点検・部品交換

    定期点検・部品交換について

    本製品の期待寿命は定期的な点検・部品交換を実施して約15年です。
    期待寿命は使用環境や運転状況により変化しますので、安全に長くご使用いただくためにも定期的な点検・部品交換の実施を推奨致します。

    • 定期点検:毎年(推奨)
    • 部品交換:5年周期
      ※部品交換の際は、定期点検も実施致します。

    交換推奨部品例

    ※部品寿命は環境(温度・塵埃等)により大きく左右されます。



    ダウンロード

    PDF 総合カタログ(SYN/TM)0.6MB

    SYN-SH/TMシリーズ トップランナーモータ試験用(過負荷耐量1000% 2Sec.)
    製品名 仕様書 外形図 結線図 取扱説明書
    SYN-5SH/TM (96kb) (104kb) (57kb) (276kb)
    SYN-7.5SH/TM (96kb) (108kb) (57kb) (277kb)
    SYN-10SH/TM (96kb) (106kb) (57kb) (269kb)
    SYN-15SH/TM (96kb) (108kb) (57kb) (269kb)
    SYN-20SH/TM (96kb) (105kb) (57kb) (269kb)
    SYN-30SH/TM (96kb) (112kb) (57kb) (269kb)


    価格表

    SYN-SH/TMシリーズ トップランナーモータ試験用(過負荷耐量1000% 2Sec.)
    型式 標準価 容量
    SYN-5SH/TM 3,100,000 5KVA
    SYN-7.5SH/TM 3,790,000 7.5KVA
    SYN-10SH/TM 4,560,000 10KVA
    SYN-15SH/TM 5,390,000 15KVA
    SYN-20SH/TM 7,710,000 20KVA
    SYN-30SH/TM 14,580,000 30KVA
